SL4 - Połączenie wykrawania i cięcia laserem światłowodowym

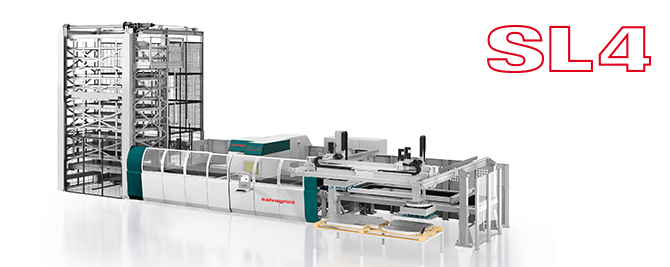

SL4: Połączenie wykrawania i cięcia laserem światłowodowym

Możliwość regulacji, elastyczność


Spełniająca najbardziej wyrafinowane wymagania pod względem elastyczności, wykrawarka SL4 to rozwiązanie Salvagnini łączące 4 różne funkcje w jednej kompaktowej konstrukcji:

  • system wykrawania S4Xe
  • cięcie laserowe za pomocą włókna optycznego
  • całkowita automatyzacja typowa dla systemów Salvagnini
  • opatentowane narzędzie do programowania


Połączenie wykrawarki z laserem pozwala zachować wszystkie korzyści, jakie daje głowica „multi/press”z wieloma narzędziami, równocześnie umożliwiając użytkownikowi tworzenie bardzo zróżnicowanych kształtów.



Dane techniczne SL4

Maszyna
SL4.30SL4.40
Specyfikacje techniczne
Maksymalna długość podawanego arkusza (mm) 30484064
Maksymalna szerokość podawanego arkusza (mm) 15241524
Minimalna długość podawanego arkusza (mm) 370370
Minimalna szerokość podawanego arkusza (mm) 300300
Maksymalna przekątna podawanego arkusza (mm) 34084340
Maksymalna długość wychodzącego arkusza (mm) 30484064
Maksymalna szerokość wychodzącego arkusza (mm) 15241524
Minimalna długość wychodzącego arkusza (mm) 250250
Minimalna szerokość wychodzącego arkusza (mm) 8080
Maksymalna grubość blachy (wykrawanie):
                 Stal czarna (410 N/mm²) (mm) 3.5
                 Stal nierdzewna (580 N/mm²) (mm) 2.0
                 Aluminium (265 N/mm²) (mm) 5.0
Minimalna grubość arkuszy (mm) 0.5

Rodzaj głowicy z wieloma prasamiH2H3H4H5H6
Maksymalna liczba przebijaków w głowicy7696726484

Cięcie
Technologiacięcie laserem światłowodowym
Źródłoświatłowód
Moc maksymalna (W)2000, 3000
Maksymalna grubość blachy (cięcie laserowe) (mm)4.0
Gaz wspomagającyazot, sprężone powietrze

Dynamika
Maksymalna prędkość (m/min):
   Oś X 132
   Oś Y 96
Prędkość przy obu osiach poruszających się równocześnie (m/min) 163
Maksymalne przyspieszenie (m/s²):
   Oś X 30
   Oś Y 15



Salvagnini zastrzega sobie prawo do zmiany podanych danych bez wcześniejszego powiadomienia.
